図面エディタとは
図面エディタは、施工場所の フロアプラン (間取り図) を、PICO 内で白紙から描いて作成・編集できる CAD 風の画面です。
部屋・出入口・点検口・階段などを長方形やスタンプで配置することで、施工現場のレイアウトを PICO 内で持っておけます。作成した図面は、施工内容入力時のマーカー配置の下地としても使えます。
施工場所の登録時に外部の画像 (PDF・PNG など) を アップロード する経路もあります (「施工場所を登録する」参照)。図面エディタはそれとは別で、PICO 内で描く ためのツールです。
アクセス方法
サイドバーの 顧客 → 図面 から開きます (パソコン・タブレットの両方で利用可能)。

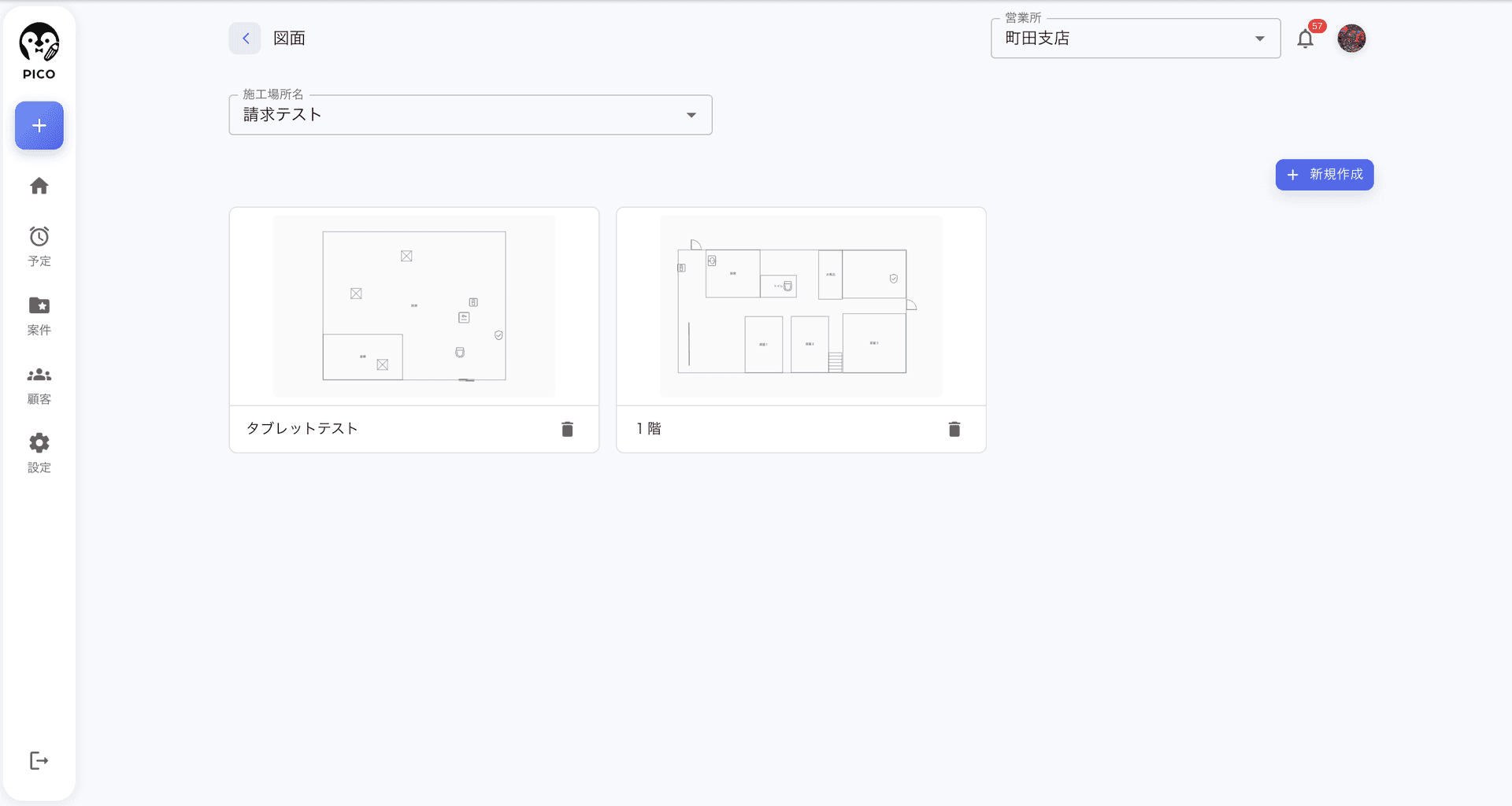

図面一覧画面
施工場所を選ぶ
図面は施工場所単位で管理されます。一覧を表示するには、まず画面上部の検索ボックスから 施工場所 を選択します。未選択のときは「施工場所を選択してください」と案内が表示されます。
図面カード
選んだ施工場所に紐づく図面が、サムネイル付きカード で並びます (パソコンは 3 列、タブレットは 2 列など)。
| 表示 | 内容 |
|---|---|
| サムネイル | 現在の図面のプレビュー (中央) |
| 図面名 | カード下部のラベル |
| 削除アイコン | 図面ごとに削除可能 |
カードをクリック (タブレットはタップ) すると エディタ画面 に遷移します。
図面を新規作成する
- 施工場所を選択した状態で、右上の 新規作成 ボタンをクリック
- ダイアログで 図面名 (例: 「1F フロア」「倉庫平面図」) を入力
- 作成 をクリック → そのまま空の図面でエディタが開きます
図面を削除する
各カードの 削除アイコン をクリックして確認ダイアログから削除します。この操作は取り消せません。

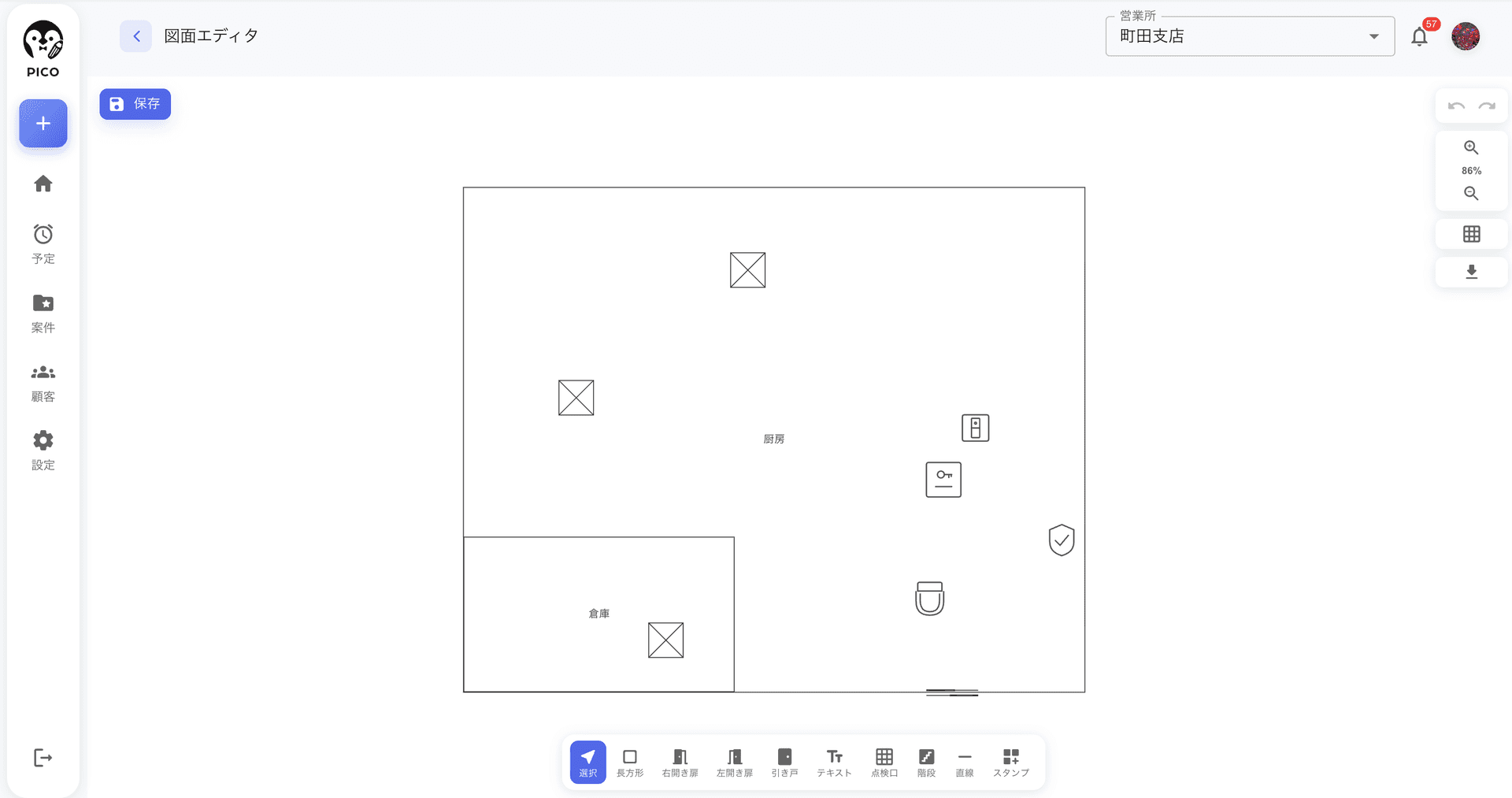

図面エディタ画面
一覧から編集したい図面をクリック (タブレットはタップ) すると、図面エディタ画面に遷移します。
作図ツール
画面下部のツールバーから、図面の構成要素を配置・編集できます。
| ツール | 用途 |
|---|---|
| 選択 | 配置済みのオブジェクトを選択・移動・削除 |
| 長方形 | 部屋や領域を矩形で描画 |
| 右開き扉 / 左開き扉 / 引き戸 | 出入口の作図 |
| テキスト | 「厨房」「倉庫」など部屋名やメモを記入 |
| 点検口 | 点検口の位置を作図 |
| 階段 | 階段の位置を作図 |
| 直線 | 壁や仕切りなどの線を引く |
| 多角形 | 頂点をつないで、L 字・凹型など 長方形では描けない部屋・輪郭 を描く |
| ゾーン | 領域を色分けした ゾーン（区域） で囲んで管理（下記「ゾーニング（区域分け）」参照） |
| スタンプ | 電気スイッチ・セキュリティ・キーボックスなど、よく使う設備をスタンプとして配置 |
補助機能
- ズーム — 画面右側の
+/-で拡大縮小（パーセント表示） - グリッド表示 — 整列用のグリッドの表示・非表示を切り替え
- ダウンロード — 編集中の図面を画像として保存
- 元に戻す / やり直す — 直前の操作を取り消し / 再実行
- 保存 — 画面左上の 保存 ボタンで編集内容を確定
施工内容のマーカーとの関係
図面エディタは、図面そのもの (部屋・出入口・設備など、施工場所の 物理的なレイアウト) を整える用途です。施工で配置するマーカー（資材カテゴリ・設置機器・メモ・写真）は別物で、施工内容の編集画面から配置します。詳しくは「施工内容を作成する」をご覧ください。
ゾーニング（区域分け）
図面上の領域を 色分けしたゾーン（区域） で囲み、名前を付けて管理できます。厨房・客席・清潔区・倉庫といった区分を図面に重ねておくと、区域ごとの管理がしやすくなり、報告書にも色付きで表示されます。
ゾーンを編集するには、下部ツールバーの ゾーン を選びます。ゾーンモードに入ると、下のツールバーが 選択 / 描く / 合体 の 3 つのサブモードに切り替わります。
描く — 新しいゾーンを作る
- 描く を選び、下部のパレットから 色 を選びます
- 図面上を クリック（タップ）して角を追加 していきます
- 3 点以上打って 最初の点をもう一度クリック すると閉じて、ゾーンが完成します
長方形だけでなく、L 字や凹型など自由な形の区域を描けます。閉じると、名前・色・エリアを編集するパネルが開きます。
先に色を選んでおくと、その色で新しいゾーンが作られます。あとから「選択」でゾーンを選び、パネルの色を変えることもできます。

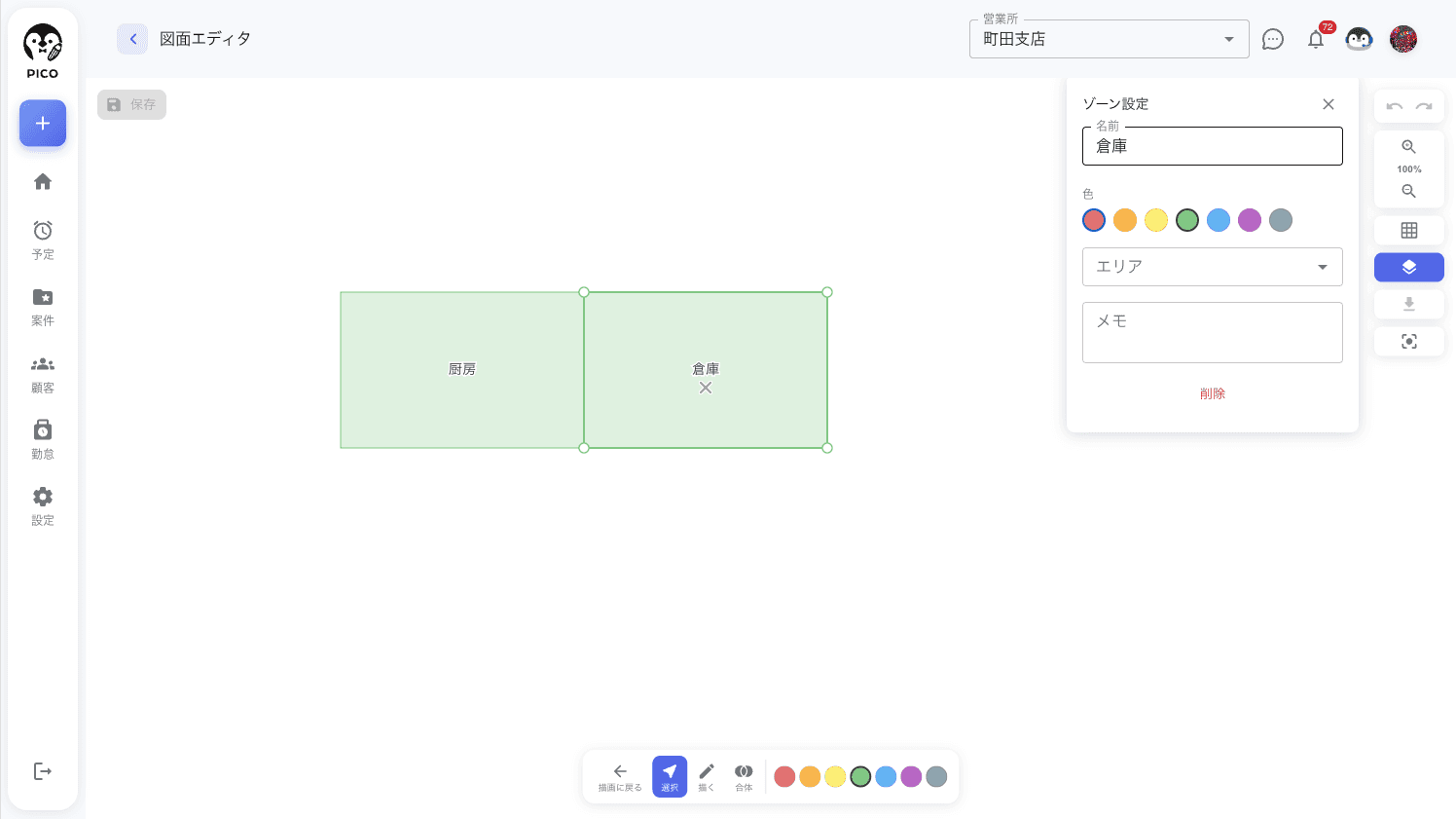

選択 — 選ぶ・形を変える・消す
選択 サブモードでゾーンをクリック（タップ）すると選択され、右側のパネルで 名前・色・エリア・メモ を編集できます。
- 形を変える — 角のハンドル（白い丸）をドラッグ
- 移動する — ゾーンの中をドラッグ

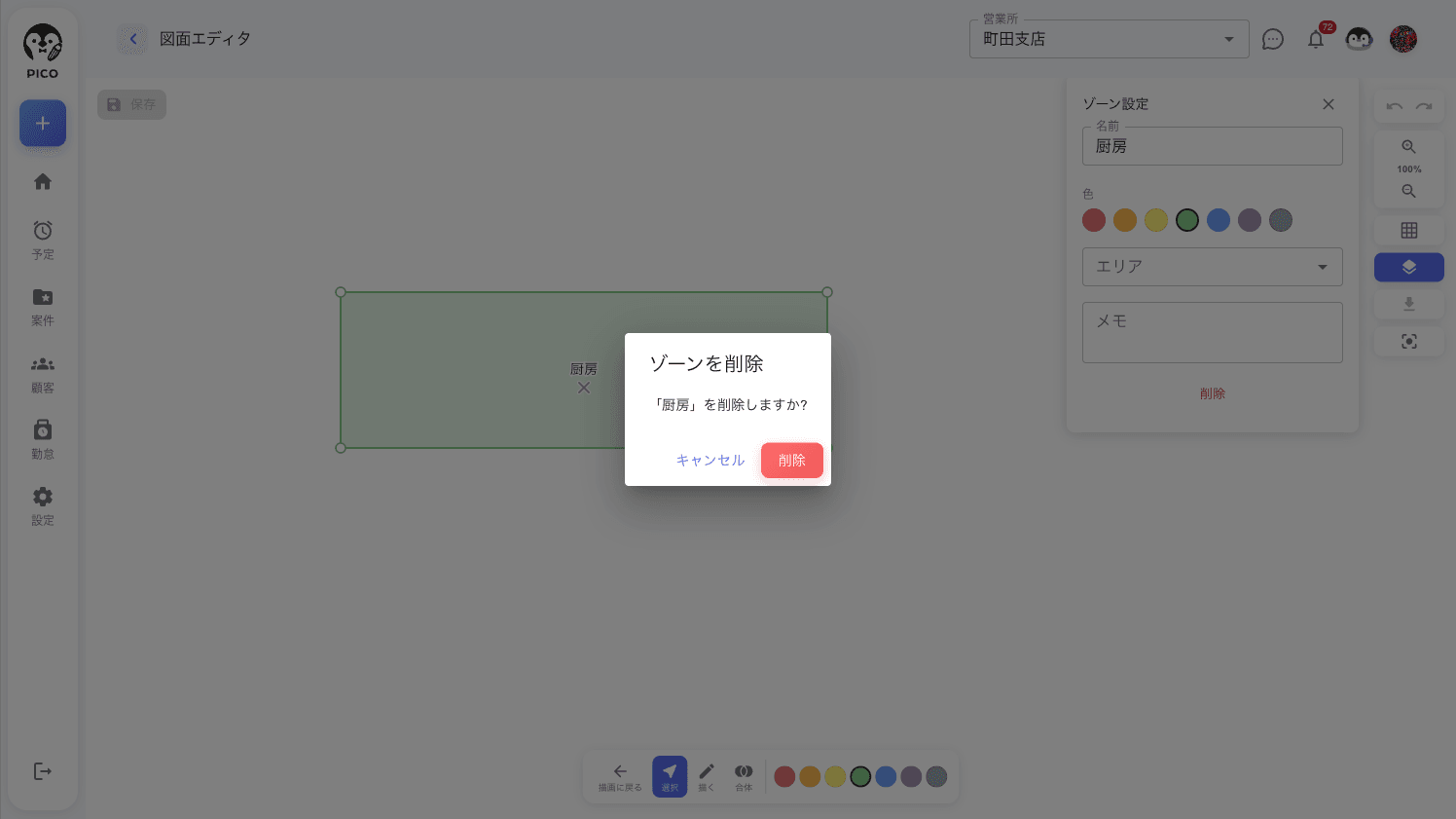

- 削除する — ゾーン中央の × マーク、またはパネル下部の 削除 を押し、確認ダイアログで 削除 を選びます

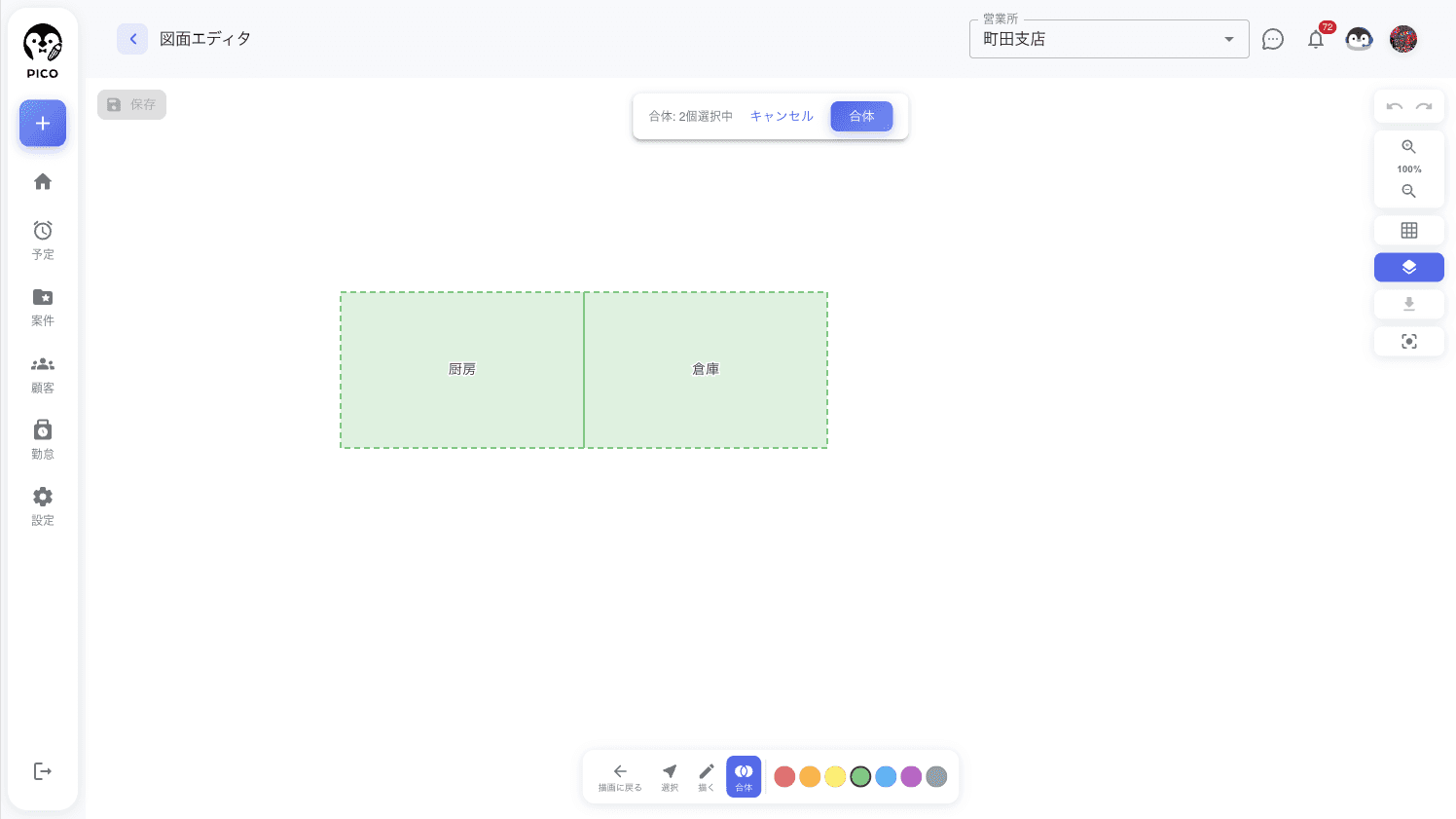

合体 — 隣り合う同じ色のゾーンをひとつにする
隣接する 同じ色 のゾーンは、ひとつのゾーンにまとめられます。
- 合体 サブモードにします
- まとめたいゾーンを順に タップ します（点線でハイライトされます）
- 上部に出る 合体 ボタンを押すと、ひとつのゾーンに統合されます（最初に選んだゾーンの名前・色を引き継ぎます）
合体できるのは 同じ色で隣り合っている ゾーンだけです。色が違ったり離れていたりする場合は、その理由が表示され、合体ボタンは押せません。
エリアとの紐付け
ゾーンのパネルにある エリア で、そのゾーンを施設の エリア（区画） に紐付けられます。エリアはその施設のどの図面からも選べる共有の区分です。色分けだけで使いたい場合は、エリアを未設定のままでも問題ありません。
図面エディタと施工内容入力の違い
| 機能 | 図面エディタ | 施工内容入力 |
|---|---|---|
| 開く場所 | 顧客 → 図面 | 施工詳細 → 施工内容 |
| 何を配置するか | 部屋・出入口・設備など、施工場所のレイアウト | 資材カテゴリ・設置機器・メモ・写真の施工マーカー |
| 図面 | 施工場所に紐づく図面 | 同左（同じ図面を共有） |
| 想定用途 | 施工場所のレイアウト整備 | 当日の施工結果の記録 |
関連
- 施工場所に画像 (PDF・PNG) として図面をアップロードしたい場合は「施工場所を登録する」をご覧ください
- 施工内容のマーカー配置は「施工内容を作成する」をご覧ください
- スマートフォン・タブレットでの施工記録は「スマートフォンで施工記録する」をご覧ください
